Fickpark och trädplan

Fickpark och trädplan i Uppsalas Rosendal, som en del av kursen avancerad växtgestaltning. Vi arbetade i par och för att fokusera på utforskande av växtval och koncept valde vi ett enklare bildspråk vilket gjorde att vi snabbt kunde producera många illustrationer.

Fickpark

Platsen i Rosendal omges av Kronoparken och den nya stadsdelens höga byggnader. Tillsammans skapar de känslan av att befinna sig i en gryta, med böljande, sluttande kanter.

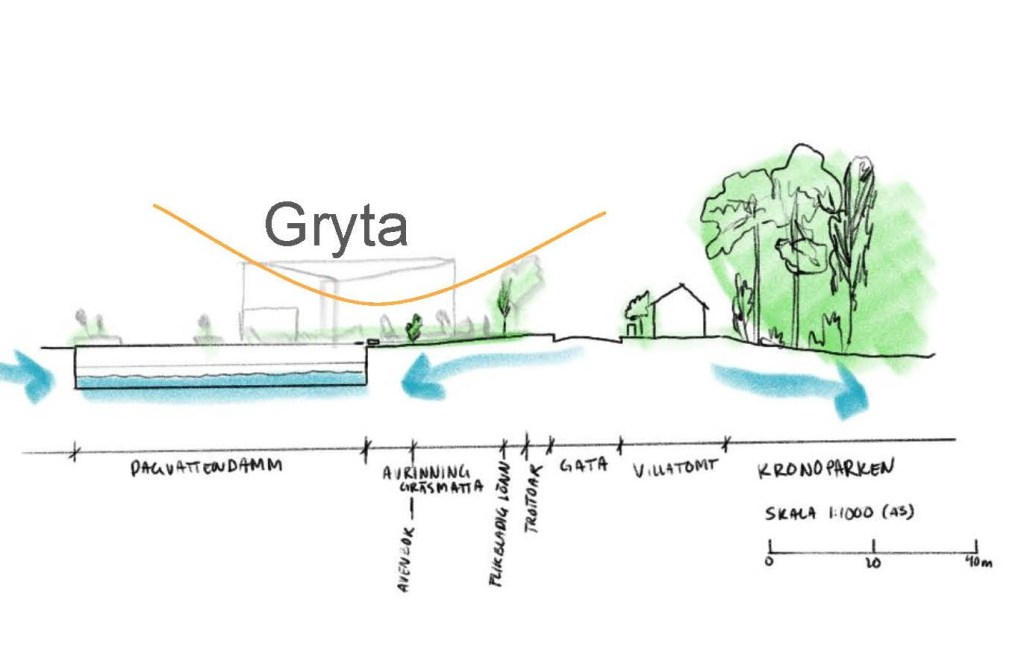

Sektion över plats innan gestaltning. Producerad av mig.
Vy mot parken och inspirationsbilder som visar hur gestaltningens böljande former ansluter till omgivningen. Producerad av mig.
Kollage som perspektivbild av fickparken från nordöstra hörnet, skapat av mig i Photoshop.

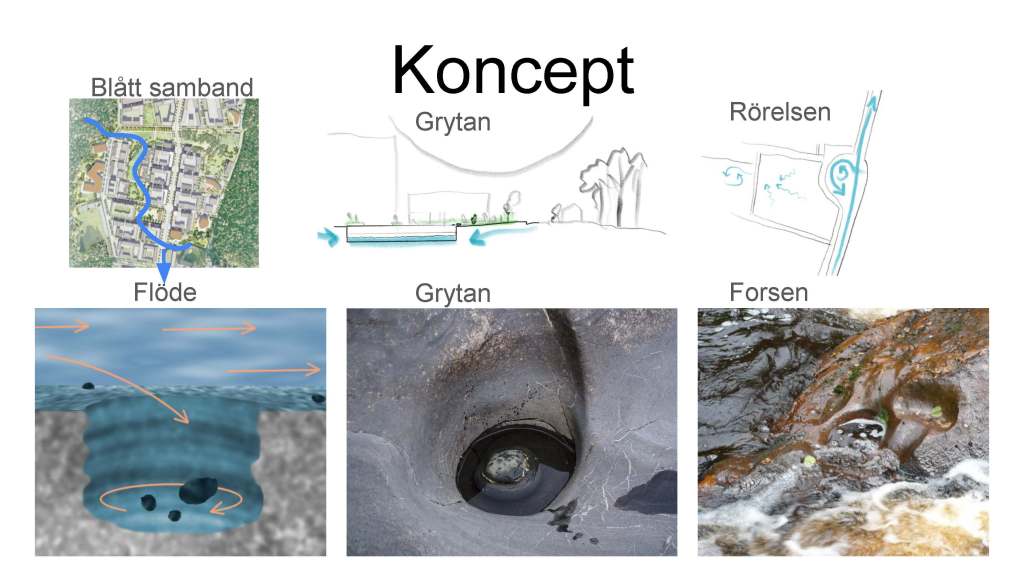

Presentationsbild av koncept för parkens gestaltning.
Konceptet för fickparken bygger på vattenmetaforer kopplat till stadsdelens dagvattenhantering, rumslig uppfattning av platsen och trafikflöden. Producerad gemensamt.

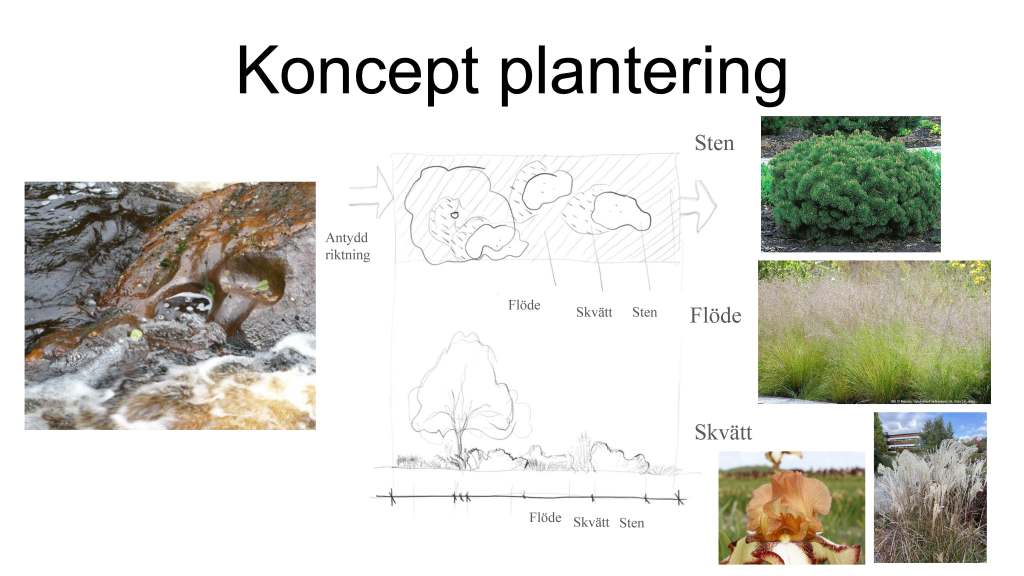

Presentationsbild av planteringarnas koncept för fickparken.
Planteringens koncept tar inspiration från forsen, ett specifikt tillstånd av vatten som delas in i tre element: sten, flöde och skvätt. Producerad gemensamt.

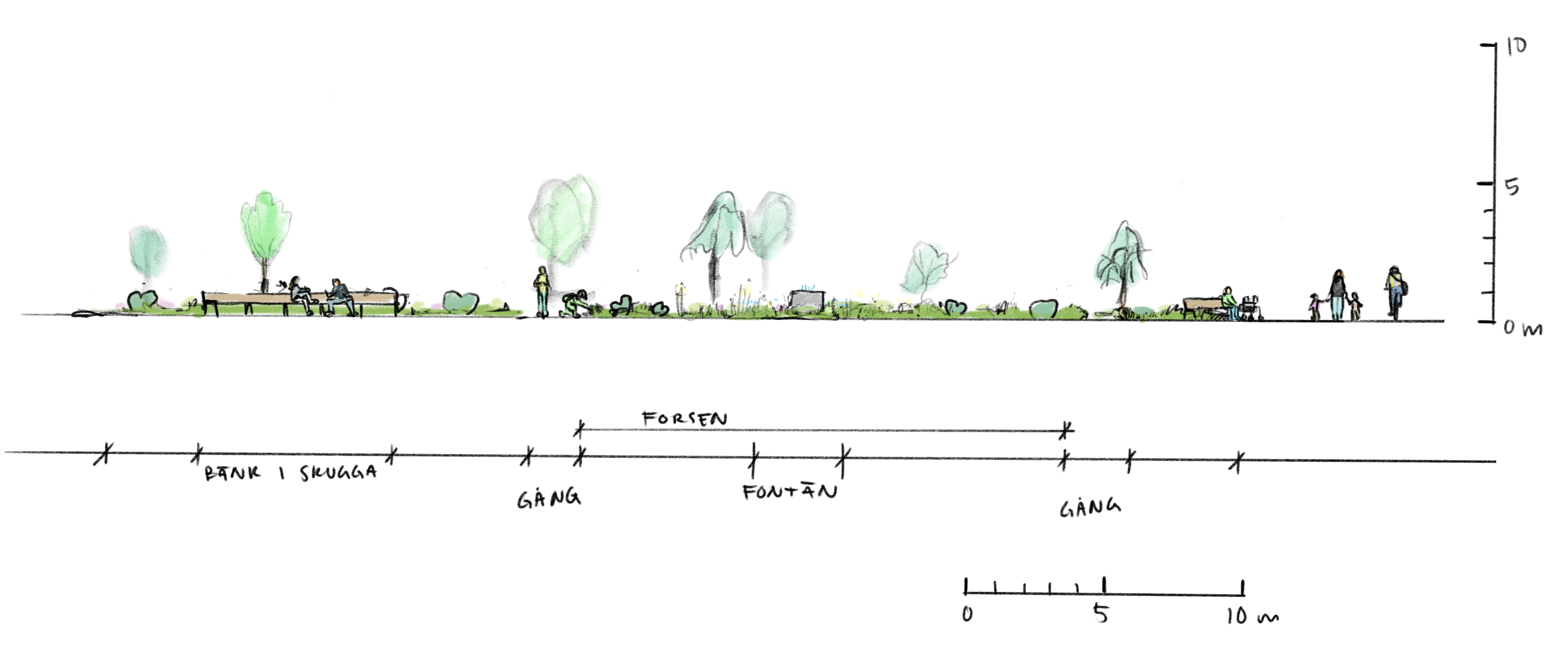

Snitt som visar vegetationsdynamiken från år 0 till år 50, rumsligheterna förändras. Producerade av mig.
Planteringsplan, teknisk ritning.

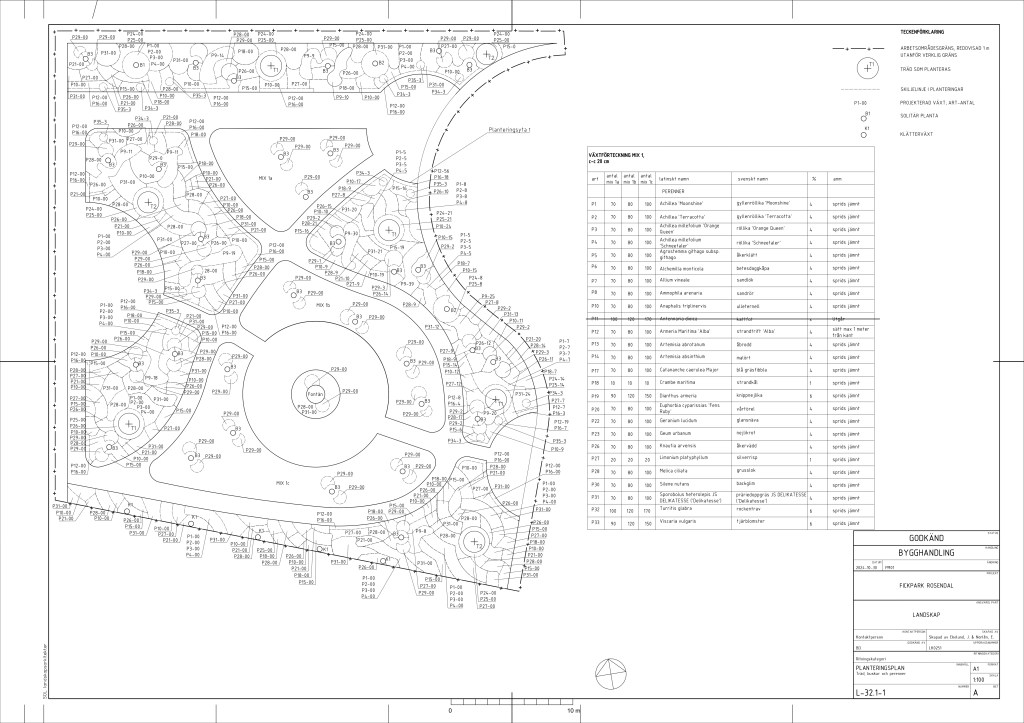

Planteringsplan för fickparken och växtlistan för mixplanteringen i den centrala delen. Där endast en del mängdades inom ramen för kursen. Producerad gemensamt.

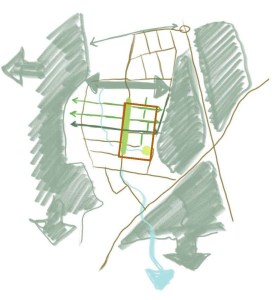

Konceptbild för trädplanen, skiss.

Trädpolicy

Trädpolicyn var fokuserad på en del av Rosendal i Uppsala där vi tog fram tre principer för tre gatutypologier, där jag producerade illustrationer till två som finns med här. Fokus var att skapa ett varierat och robust trädbestånd som kan möta en oviss framtid – samtidigt som det skapar en grön stadsdel.

Huvudgata

Illustration av principen för huvudgata, sektion och plan, tecknad bild.

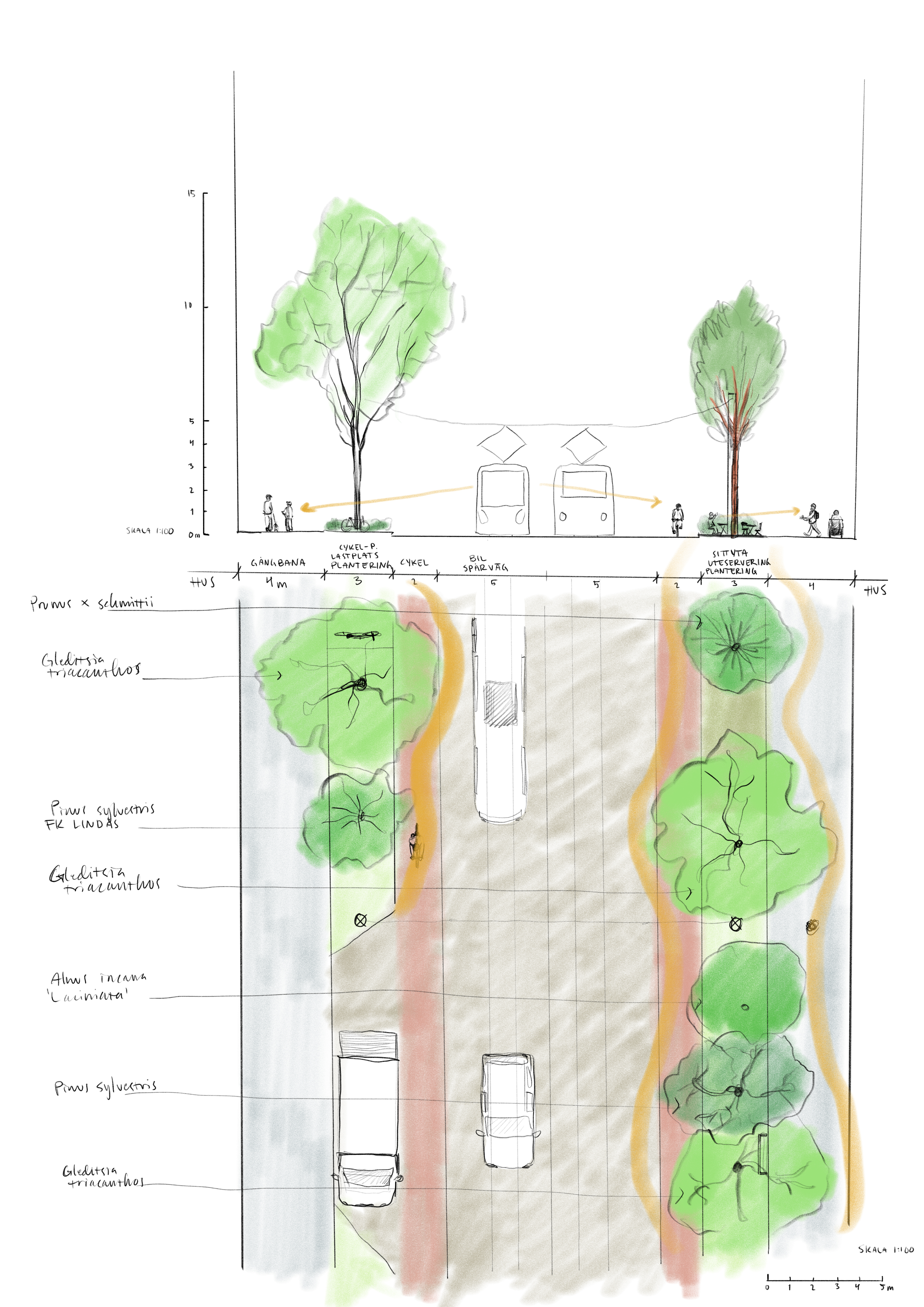

Principplan och snitt för typologin huvudgata. Producerad av mig.

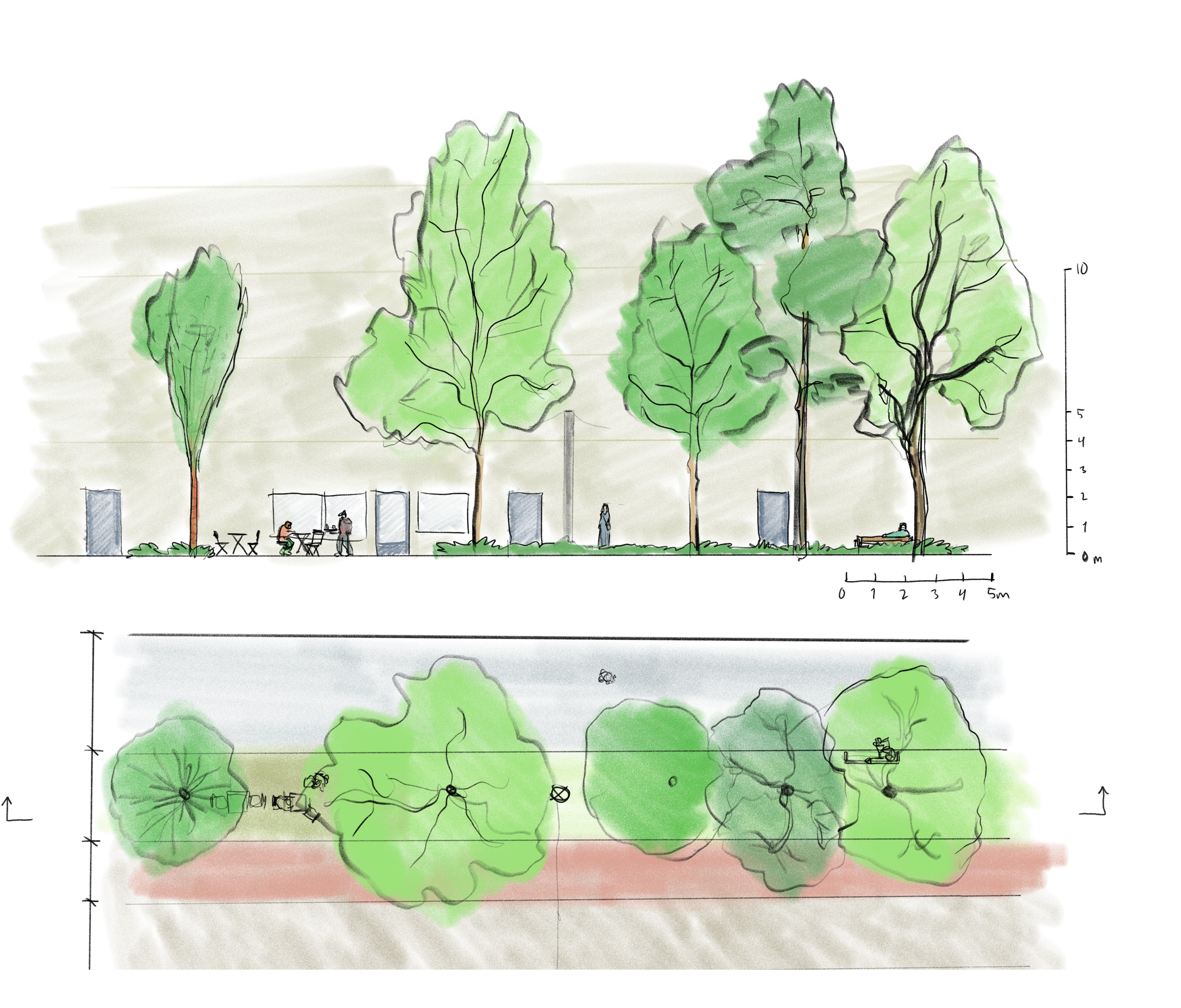

Plan & vy huvudgatan sommar. Av mig.
Illustration av principen för huvudgata, längdsektion och plan, tecknad bild.

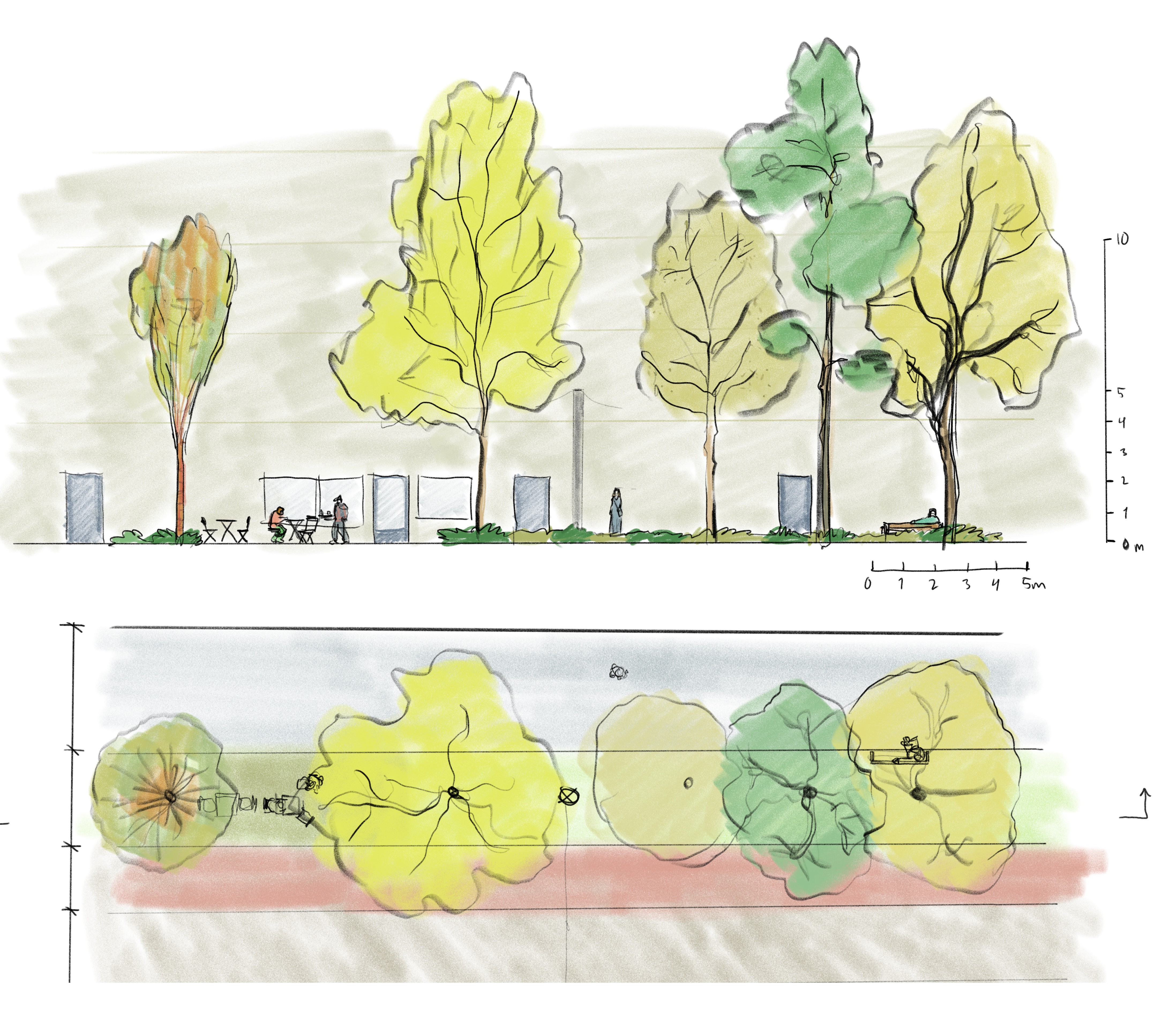

Plan & vy huvudgatan höst Av mig.
Illustration av principen för huvudgata, längdsektion och plan, tecknad bild.

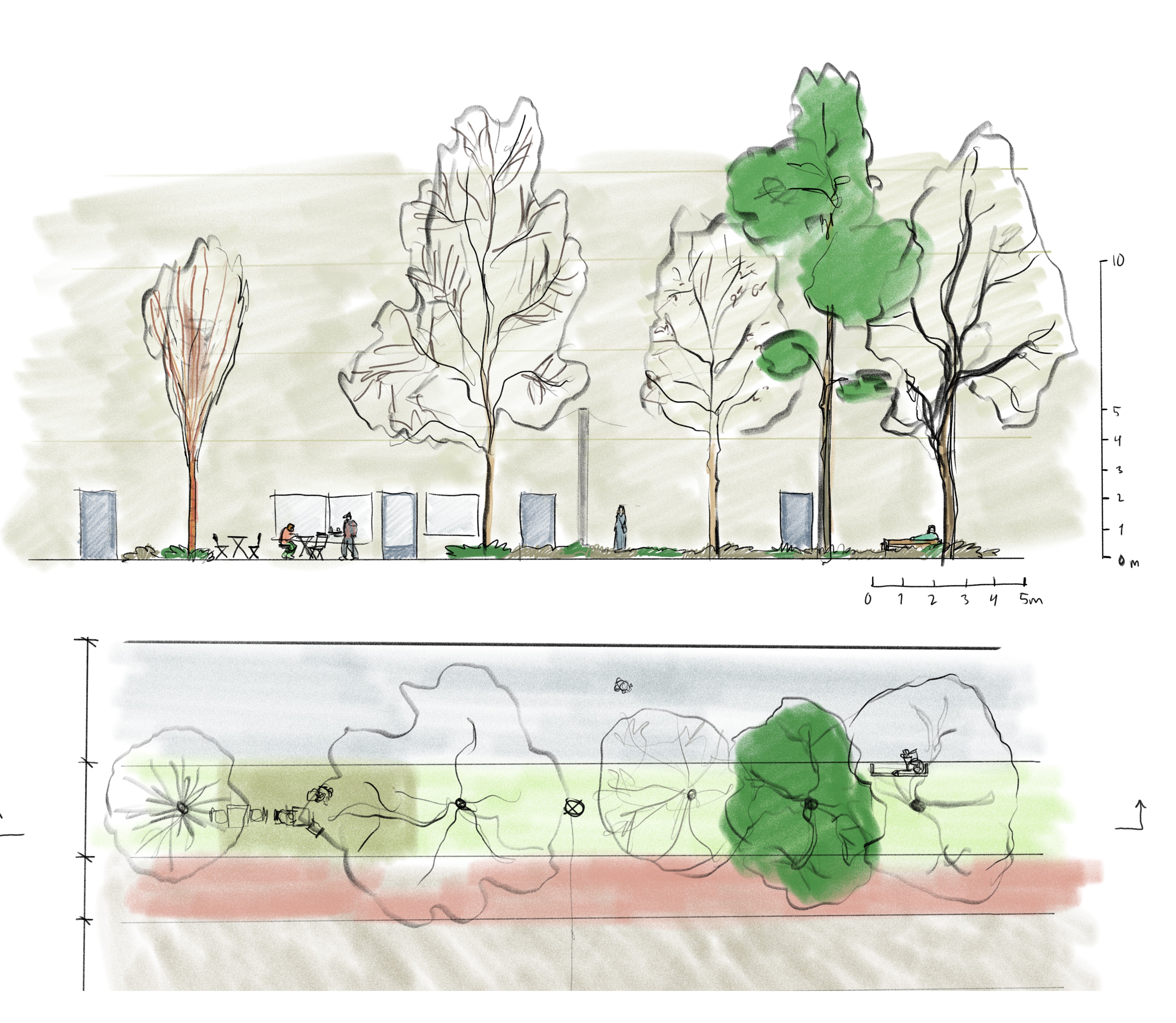

Plan & vy huvudgatan vinter. Av mig.
Illustration av principen för huvudgata, längdsektion och plan, tecknad bild.

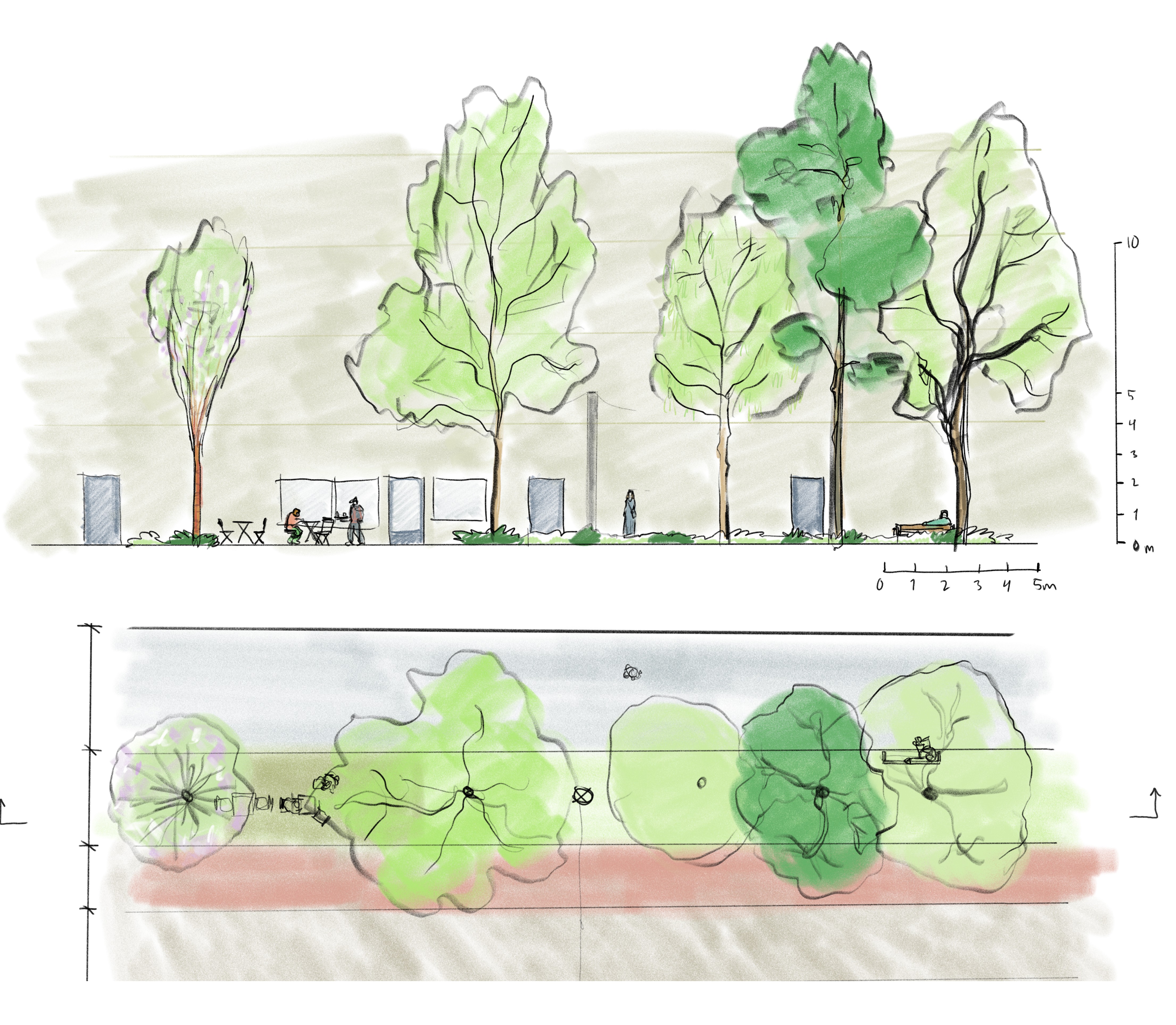

Plan & vy huvudgatan vår. Av mig.

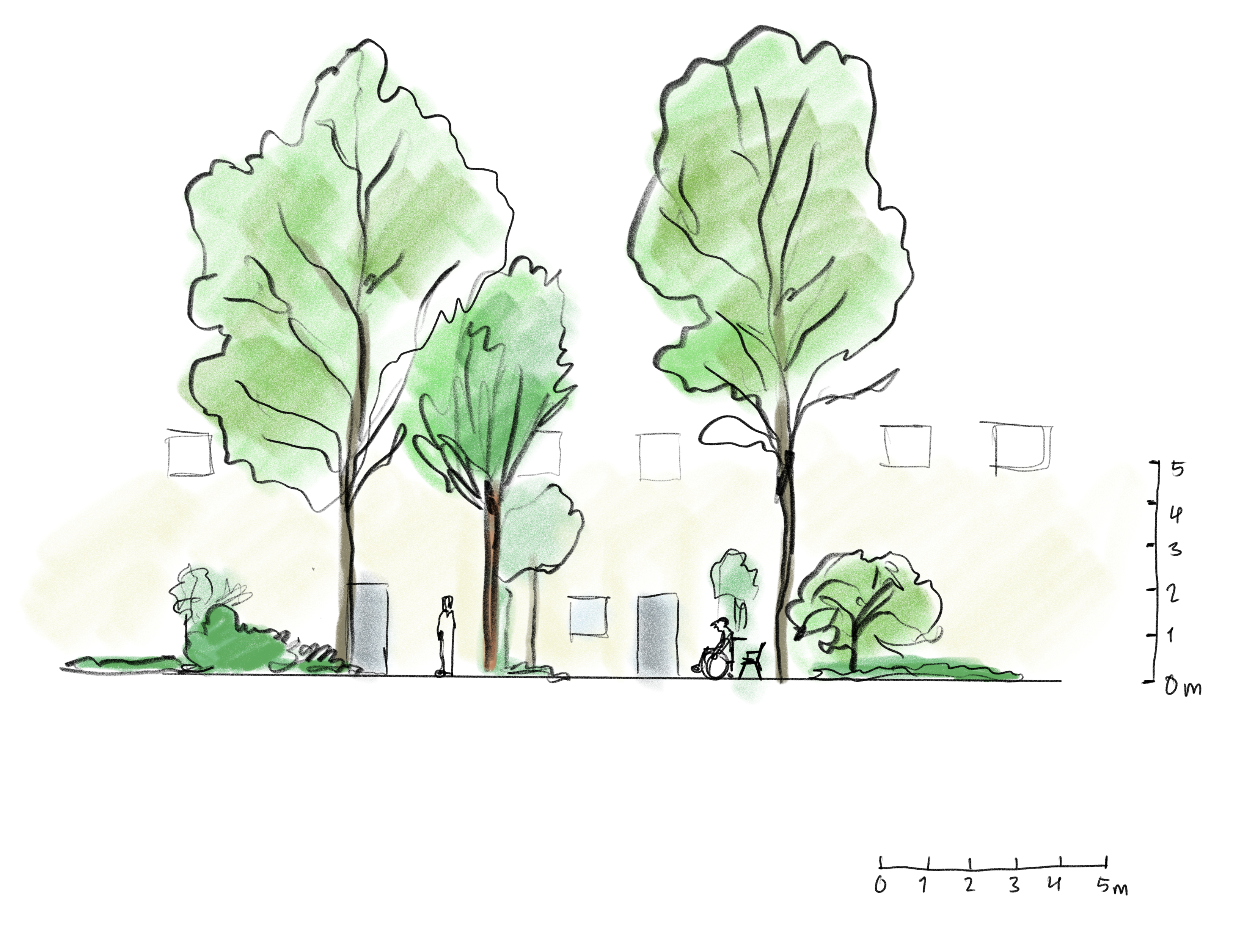

Illustration av principen för gränd vy, tecknad bild.
Vy gränden. Av mig.
Illustration av principen för gränd vy, tecknad bild.

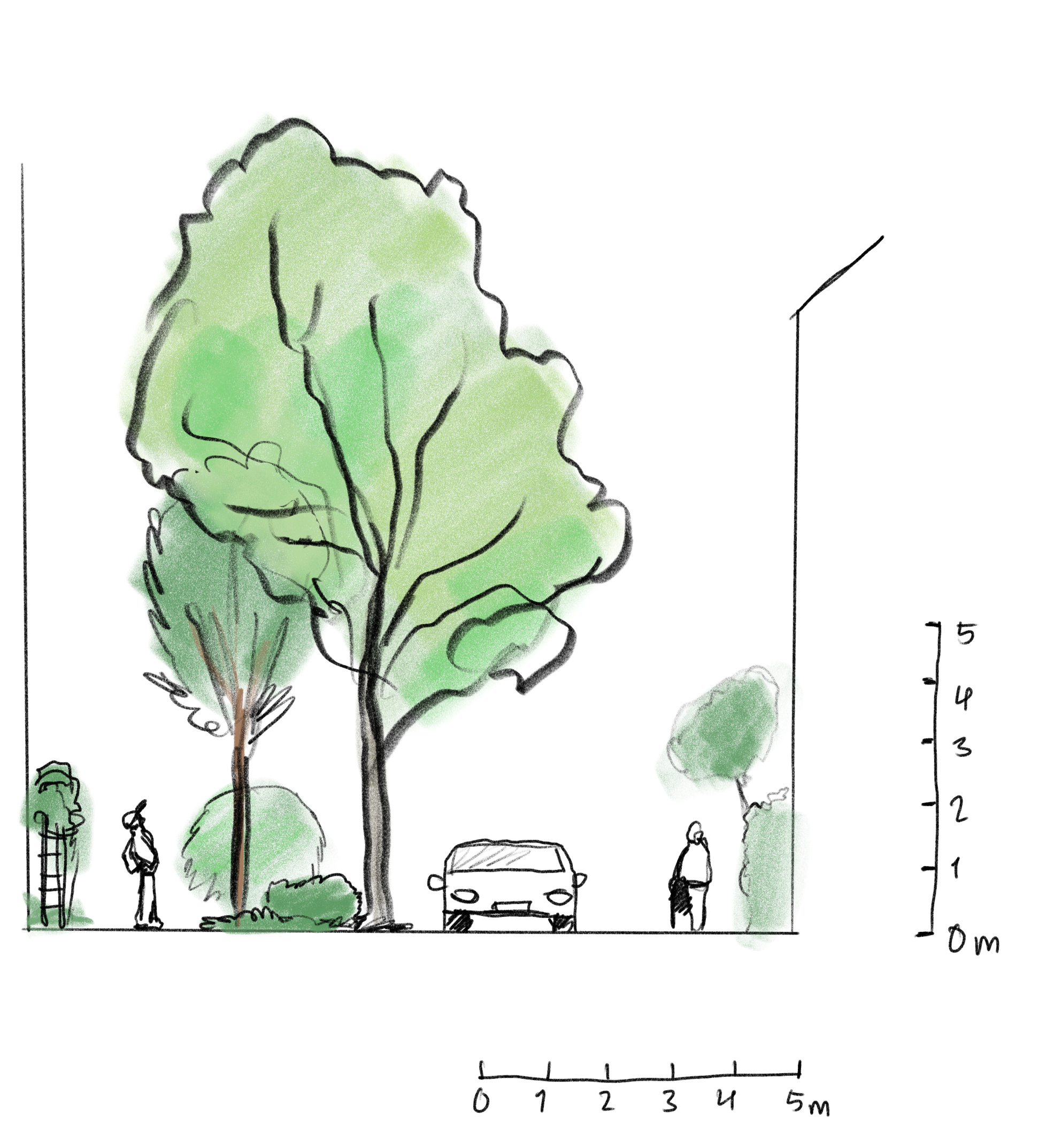

Snitt gränden. Av mig.
Illustration av principen för gränd vy, tecknad bild.

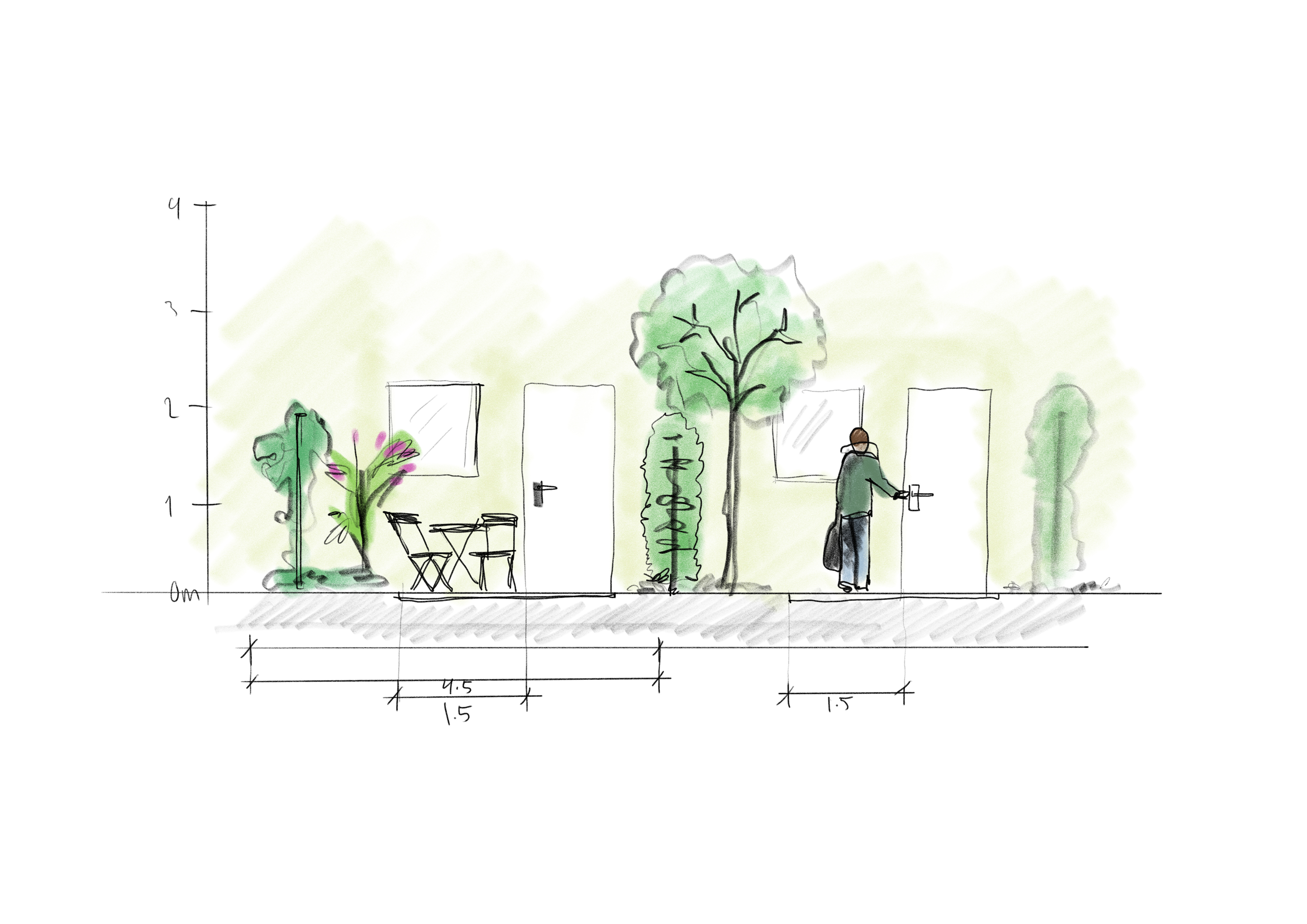

Vy av detaljprincip entréer. Av mig.

Gränd

Illustration av principen för gränd sektion och plan, tecknad bild.

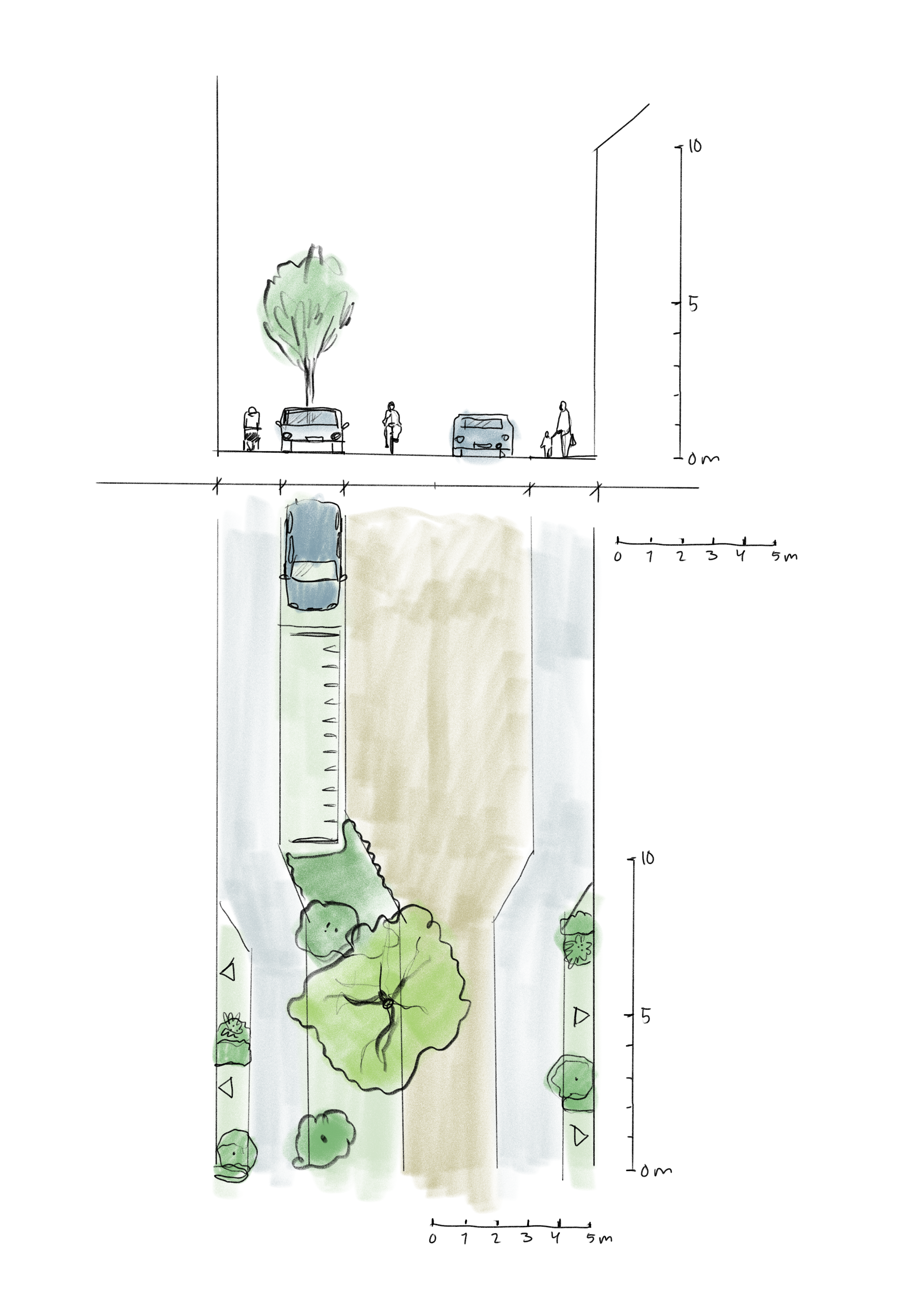

Principplan och snitt för typologin gränd. Producerad av mig.
